在當前用電負荷迅速增長的情況下，35kV~110kV開關柜在長期運行過程中，經常發生開關觸點、母線連接部位等因老化或接觸電阻過大而溫度異常升高的現象，如果不能及時發現并進行維護，將會造成嚴重的設備事故。解決開關過熱問題是杜此類事故發生的關鍵，實現溫度實時監測是保證高壓設備可靠運行的重要手段。STW300系列電氣接點溫度在線監測裝置是我公司專為解決高壓電力設備溫升而開發的整套低功耗、高可靠性的無線溫度實時監測系統。系統具有隔離治好、安裝方便、抗干擾能力強、工作可靠等特點，很好的解決高電壓狀態下的溫度測量問題。
應用：
高壓開關柜觸頭及接點、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流柜等設備的溫度監測。
裝置組成：
無線溫度接收模塊（1只）、無線溫度發射模塊（3 ～ 36只）。
技術參數：
1、無線溫度發射模塊技術參數
|
測溫范圍 |
-50 ～ 150℃ |
|
溫度分辨率 |
±0.1℃ |
|
溫度精度 |
≤±1℃ |
|
測溫間隔時間 |
0.5秒 |
|
發射模塊耐受溫度 |
150℃ |
|
電池使用壽命 |
>=9年（溫度無變化時，間隔90秒發送一次數據，溫度變化時實時發送） |
2、無線溫度接收模塊技術參數
|
接供電電源 |
AC 85 ～ 265V |
|
支持的測溫通道 |
12個(最大支持300個溫度采集點) |
|
存儲空間 |
99條報警記錄 |
|
儀表工作環境溫度 |
-10℃ ～ 65℃ |
|
儀表工作環境濕度 |
≤95%RH |
|
報警輸出口 |
繼電器無源接點輸出（1路常開+1路常閉） |
|
通訊接口 |
RS485 (隔離) |
|
發射模塊與接收模塊距離 |
≤80米（空曠視距），與發射模塊有關 |
|
分辨率 |
±0.1℃ |
硬件安裝：
1、無線溫度接收模塊外形及開孔尺寸圖
2、發射模塊參數及安裝
無線溫度發射模塊間隔0.1~1秒(可調)進行一次溫度測量，當測量溫度變化超過2℃或測量溫度超過50℃時 無線溫度發射器實時發送當前溫度，當測量溫度變化小于2℃并且測量溫度小于50℃時發射器按照設置的間隔時間(間隔時間可在1-120秒范圍內調節，默認為90秒)發送測量溫度。

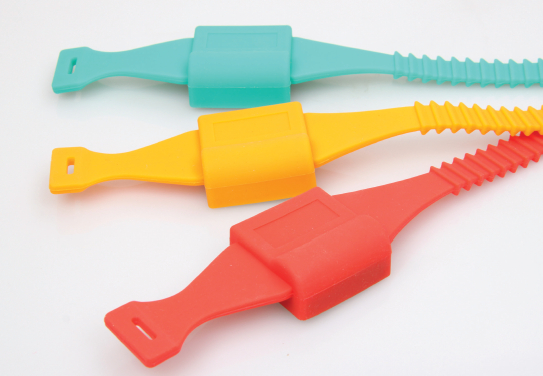

無線溫度發射器具有自檢測功能，當電池電壓低，傳感器故障時自動發送報警信息給接收器。無線溫度發射器采用表帶式捆綁安裝，安裝便捷，傳輸距離為：空曠視距80米。

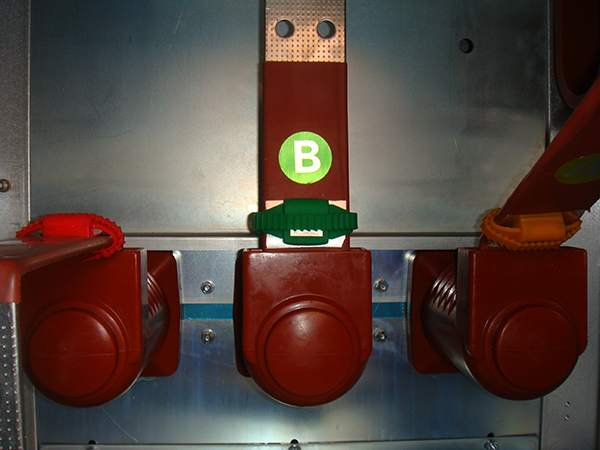

如圖所示，溫度發射模塊安裝在需要監測溫度的部位上（如靜觸頭）。A、B、C三相每相安裝一個溫度發射模塊。
特別注意：溫度發射模塊必須緊貼測溫表面。
3、背板接線圖
無線溫度接收模塊背面接線說明
顯示面板說明：

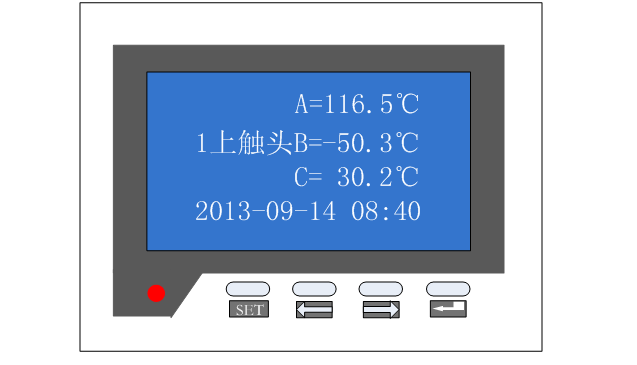

顯示面板模擬圖
01: 接點名稱 02：1～36路發射模塊溫度顯示 03: 日期顯示
04：時間顯示 05：報警及運行指示 06: 功能按鍵設置
指示燈說明：在正常運行時，報警及運行指示燈以2秒為周期閃爍，在報警時，指示燈常亮。
