概述：
      電網中性點接地方式是個綜合性的、系統性的問題，既涉及到電網的可靠可靠性、也涉及電網的經濟性。中性點電阻接地系統近年來在我國城市電網和工業企業的配電網中得到越來越廣泛的應用。中性點經電阻接地系統在上很多，比如美國，歐洲，日本，俄羅斯等有著很多年的成熟可靠運行經驗。
      現在，中性點經電阻接地方式已被寫入電力行業規程，電力行標DL/T620-1997《交流電氣裝置的過電壓保護和緣配合》第3.1.4條規定：“6-35KV主要由電纜線路構成的送、配電系統，單相接地故障電容電流較大時，可采用低電阻接地方式，但應考慮供電可靠性要求、故障時瞬態電壓、瞬態電流對電氣設備的影響、對通信的影響和繼電保護技術要求以及本地的運行經驗等?！钡?.1.5條規定：“6KV和10KV配電系統以及發電廠廠用電系統，單相接地故障電容電流較小時，為防止諧振，間隙性電弧接地過電壓等對設備的危害，可用高電阻接地方式。”
      ST-BNR 型中性點接地電阻箱適用于6～35kV、50Hz中壓配電電網中，是用于連接變壓器或發電機與大地之間的種限流保護電氣設備。當配電網內部出現故障時（二相短路、單相接地、單相斷路等），配電網中性點將產生偏移,此時中性點接地電阻將配電網中性點經電阻強制接地并限制其故障電流,使繼電保護設備有足夠時間進行檢測實現跳閘和備用切換,避免配電網和電氣設備遭到破壞。

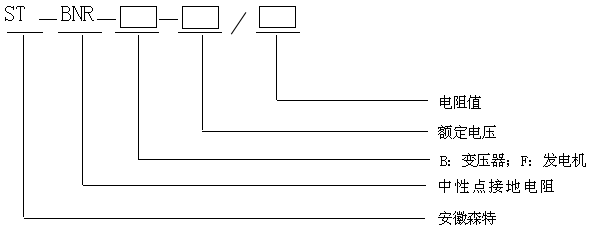

型號含義：

                      例如 :ST-BNR—B—10/40 為40歐姆1OKV中性點接地電阻柜。
產品特點：
      ST-BNR型中性點接地電阻箱主要有以下兩種材料作為發熱材料。
合金電阻
(1)合金材料目前主要使用的有不銹鋼或鎳鉻兩種材料，主要推薦使用Cr20NI80的鎳鉻合金。
(2)合金電阻類別有板型、柵型、帶型等可以根據功率和電壓等級情況而定。
(3)般板型電阻非常有利于散熱，網柵型電阻可以在較大的范圍內調整，帶狀型電阻可以提高加工效率。
(4)導電率高、熱容量大，高使用溫度可達1200℃且溫度系數小。
(5)采用單元式結構，電阻單元之間連接非常簡單可靠，可以快速完成裝配。
(6)般在大電流低電阻時采用。
微晶陶瓷電阻
(1)主要以硅為主，輔以多種金屬氧化物等材料混合而成，主要形狀為棒狀或片狀。
(2)電阻率高，遠大于任何金屬材質電阻，略呈負溫度系數，電阻值隨溫度的增高而略微下降，這種阻值降低反而增加了繼電保護動作的靈敏度，有利無害。
(3)耐高溫、通流時間長。電阻器主要為硅燒結陶瓷電阻，熔點大于800℃，可以保持較長時通斷能力，遠大于通流時間10S。
(4)體積小，適宜高污穢環境。由于電阻器導電率高，電阻值大，體積小于合金電阻，又由于硅燒結非晶陶瓷電阻不怕潮濕和鹽霧侵襲，更無氧化問題。
(5)般適用在中等電流及中等電阻使用場合。
使用條件：
      1、適用于戶內、戶外。
      2、環境溫度：不低于–40℃,不高于＋40℃。
      3、海拔高度不超過 300Om。
      4、相對濕度： 不大于 95%(25℃)。
      5、電網頻率：48～52Hz(5OHz系統) 、58～62Hz(6OHz系統 )。
      6、電阻安裝點正常狀態下中性點位移不超過運行相電壓的3% 。
      7、在相電壓作用下，電阻箱工作時間不小于10S。
      8、非金屬電阻器外套管小爬電比距不小于20mm/kV，能適用中等污穢場所。
      9、安裝場所的空氣中不應含化學腐蝕氣體和蒸氣，無爆炸性塵埃。
中性點接地電阻柜工作原理：
      三相交流電網中性點與大地間電氣連接的方式，稱為電網中性點接地方式。電網中性點接地電阻工作原理如下：

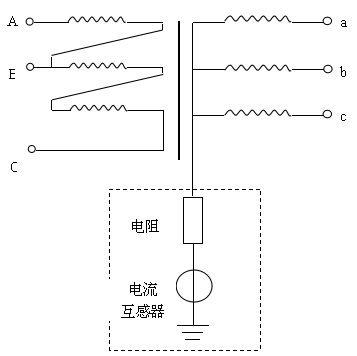

ST-BNR型中性點接地電阻柜工作原理：

                  圖. 變壓器中性點接地電阻箱工作原理

訂貨須知：
      1、系統額定電壓、電流互感器變比；
      2、變壓器聯結組別和二次側額定電壓；
      3、電阻箱的材質、IP防護等級、顏色及安裝地點；
      4、戶內、戶外型及進出口接線方式；
      5、通流時間、電阻器阻值；
      6、是否需要安裝接地計數器。
      7、持續不平衡電流超過3%時供需雙方討論決定。
