產品用途:
由于真空斷路器,真空接觸器具有結構簡單,壽命長,維護工作量小,運行費費用低等眾多點,在電力系統中被廣泛運用。但真空斷路器,真空接觸器的滅弧能力強,在關合、開斷電動機和變壓器等感性負載時,容易產生截流過電壓,多次重燃過電壓以及三相同時開斷過電壓,從而造成回路中設備的損壞。為限制這種操作過電壓,目前也用了多種保護方式,但因選用不當或所選設備技術性能不完全,運行事故仍時有發生。
市場上的過電壓保護器或因采用傳統無間隙結構而容易老化,長期運行維護成本高且穩定性不能保證;或因結構設計不合理,保護性能有不盡人意之處;更重要的是因通流量過小而易損壞,甚至爆炸。這些缺點導致普通過電壓保護器難以滿足電力系統可靠,穩定運行及電力用戶對供電部門可靠性的要求。
本公司研發生產的大容量三相組合式過電壓保護器(簡稱STGB)是種新型的過電壓保護器,它主要是針對常規避雷器的缺點而設計的具有特連接方式和結構形式的過電壓保護器。與常規避雷器相比,STGB具有不可比擬的點:該產品設計新穎,結構特,參數合理,體積小,通流量大,安裝維護方便。提高了被保護設備的可靠水平,在保護高壓電動機及其它電氣設備方面具有國內先進水平。

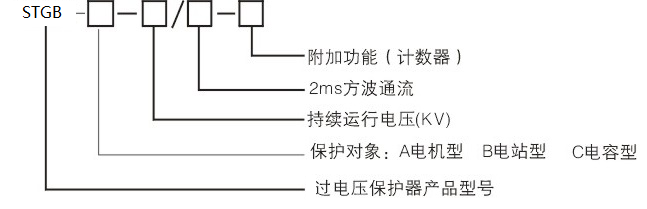

型號說明:
保護對象 A 電動機
B 發電機,變壓器,母線線路,開關
C 并聯補償電容器
O 電機中心點
持續運行電壓: 允許持久地加在STGB相間及相對地的工頻電壓有效值
使用環境:只適用于室內;
附加功能:“J”動作計數器,“IM”為產品帶過電壓記錄儀(只適用于戶內型STGB)
表中型號除“W2”為不帶高壓電纜引出外,其余型號均采用高壓電纜外引結構。因此,對外引電纜長度“L”及線鼻子孔徑“Φ”要求,由用戶在訂貨時注明。
正常工作條件:
環境溫度為-40℃~+60℃;額定頻率:48HZ~62 HZ;
海拔高度小于2000m(高于2000m請在定貨時注明);
對其施加在過電壓保護器端子間的短時工頻電壓升高應不超過持續運行電壓。
結構特點

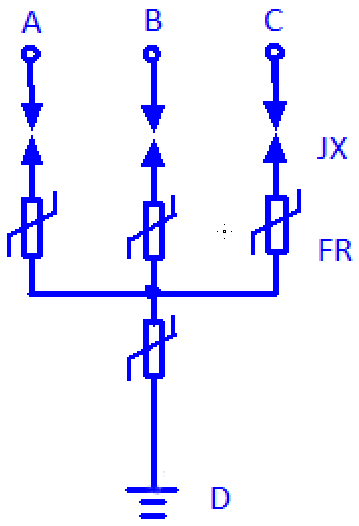

STGB的電氣原理如圖所示,圖中FR為氧化鋅非線形電阻,CG為放電間隙,由于采用對稱結構,其中任意三個可分別接入A、B、C三相,另個接地線。
產品特點:
1、通流容量大
采用特性異的高性能氧化鋅電阻,其通流容量大(2ms方波沖擊電流:6,10kV為600A,35kV為800A),可以使用在對保護器性能要求很高的場合,更適合用于電力系統中容易產生持續時間長,設備緣相對薄弱的場合。
2、壽命長
采用氧化鋅非線性電阻和放電間隙組合的結構,使兩者互為保護。放電間隙使氧化鋅電阻的荷電率為零,氧化鋅的非線性又能使放電間隙動作后立即熄弧,無續流,無截波。放電間隙不在承擔滅弧任務,提高了產品的使用壽命。
3、保護性能良
由于采用了新材料和新型結構,解決了放電分散度問題,使電壓沖擊系數基本為1,在各種電壓波形下放電值均相等,過電壓保護值準確,保護性能良。
4、有效降低相間過電壓
采用四星型結構,可將相間過電壓大大降低,與常規避雷器相比,相間過電壓下降了60%~70%,可靠保護了被保護的設備。
5、密封及電氣緣性能良
用硅橡膠外套和高壓電纜外引結構的STGB,氧化鋅閥片和硅膠外套次壓模成形,具有易安裝,密封強,體積小、耐震及防水性能好等點,且可直接安裝消弧柜及開關柜的手車底盤上或互感器室內。
6、具有分相計數功能
過電壓盯著計數器采用高速數據處理單元和軟件濾波電路,實時反映并記錄被保護設備的過電壓發生情況,記錄三相六路的過電壓次數,預知系統故障,為事故分析提供數據。
型號及技術參數:
電機中性點過壓保護器
|
型號 |
保護器持續運行電壓有效值(kV) |
電機額定電壓有效值(kV) |
雷電沖擊電流殘壓不大于(kV) |
直流1mA參考電壓不小于(kV) |
|
STGB-O-2.13F |
2.13 |
3.15 |
6.0 |
3.4 |
|
STGB-O-4.6F |
4.6 |
6.3 |
12.0 |
6.9 |
|
STGB-O-7.6F |
7.6 |
10.5 |
19.0 |
11.3 |
表一
表二中所列保護器相間及相對地有著同樣的過電壓保護水平
|
型
號 |
保護
對象 |
保護器持續運行電壓(kV) r.m.s |
保護對象額定電壓(kV) r.m.s |
工頻放電電壓(不小于)(kV) r.m.s |
操作沖擊電流殘壓(不大于)(kV) crest |
1.2/50沖擊放電電壓及殘壓(不大于)(kV) crest |
雷電沖擊電流殘壓(不大于)(kV)crest |
2ms方波沖擊電流(A) |
|||
|
標準 |
允許范圍 |
100A |
500A |
500A |
5kA |
||||||
|
STGB-A-3.8F/□ |
電動機 發電機 |
3.8 |
3.15 |
5.2 |
4.68-6.24 |
7 |
|
7.5 |
7.5 |
|
800 |
|
STGB-A-7.6F/□ |
7.6 |
6.3 |
10.4 |
9.36-12.48 |
14 |
|
15 |
15 |
|
||
|
STGB-A-12.7F/□ |
12.7 |
10.5 |
17.2 |
15.48-20.64 |
23.1 |
|
24.8 |
24.8 |
|
||
|
STGB-B-3.8F/□ |
變壓器 開關 母線 線路 |
3.8 |
3 |
7 |
6.3-8.4 |
|
10.2 |
10.2 |
|
12 |
800 |
|
STGB-B-7.6F/□ |
7.6 |
6 |
14 |
12.6-16.8 |
|
20.4 |
20.4 |
|
24 |
||
|
STGB-B-12.7F/□ |
12.7 |
10 |
23.2 |
20.88-27.84 |
|
33.8 |
33.8 |
|
40 |
||
|
STGB-B-30F/□ |
30 |
24 |
61 |
54.9-73.2 |
|
86.2 |
86.2 |
|
100.3 |
800 |
|
|
STGB-B-42F/□ |
42 |
35 |
72 |
64.8-86.4 |
|
105 |
105 |
|
119 |
800 |
|
|
STGB-C-3.8F/□ |
電容器 |
3.8 |
3 |
7.4 |
6.66-8.88 |
|
10.4 |
- |
|
11.7 |
800 |
|
STGB-C-7.6F/□ |
7.6 |
6 |
14.6 |
13.14-17.52 |
|
20.4 |
- |
|
23.4 |
||
|
STGB-C -12.7F/□ |
12.7 |
10 |
24.4 |
21.96-29.28 |
|
34.5 |
- |
|
39.1 |
||
|
STGB-C -30F/□ |
30 |
24 |
64 |
57.6-76.8 |
|
86.2 |
|
|
100.3 |
||
|
STGB-C-42F/□ |
42 |
35 |
74 |
66.6-88.8 |
|
105 |
- |
|
119 |
800 |
|
表二
外形及安裝尺寸:
戶內型

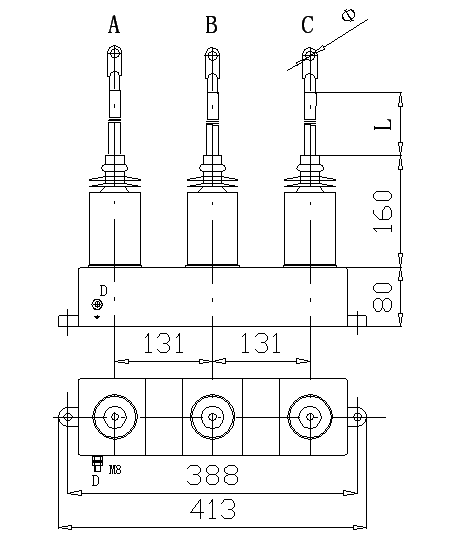

圖(4)STGB-□-□F/131

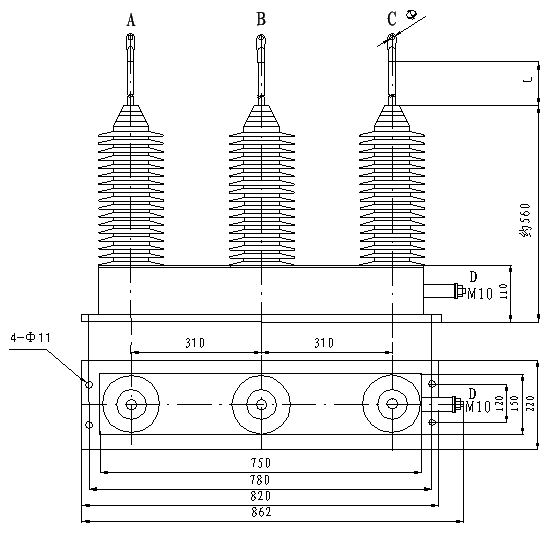

圖(5) STGB-□-42F/310
注:STGB采用大直徑高能容優質的ZnO閥片,2ms方波沖擊電流可達800A,在系統受到大電流過電壓的沖擊時能有效保證系統的安全。
